TDK多层低通滤波器DEA160960LT - 5044C1：699 - 960MHz频段的优选方案

在电子设备的高频设计中，滤波器起着至关重要的作用。今天我们就来深入了解一下TDK推出的一款适用于699 - 960MHz频段的多层低通滤波器——DEA160960LT - 5044C1。

文件下载：DEA160960LT-5044C1.pdf

产品概述

DEA160960LT - 5044C1是TDK公司专门为699 - 960MHz频段设计的多层低通滤波器，尺寸为1.6x0.8mm（EIA 0603），并且符合RoHS指令，这意味着它在环保方面达到了一定的标准。

外形与尺寸

外形图

引脚功能

从引脚功能来看，该滤波器有明确的输入/输出和接地引脚，这对于工程师在电路设计中的布局和连接提供了清晰的指导。大家在设计电路时，是否会根据引脚功能来优化电路板的布线呢？

推荐焊盘图案

合适的焊盘图案可以保证滤波器在焊接过程中的稳定性和电气性能，所以在进行电路板设计时，一定要参考这个推荐图案。

电气特性

插入损耗

插入损耗反映了信号通过滤波器时的能量损失。从数据可以看出，在正常工作温度（Ta: +25±5°C）下，插入损耗相对较小，并且在不同的频率范围内有一定的波动。而在较宽的温度范围内（-40 to +85°C），插入损耗会有所增加。在设计需要在不同温度环境下工作的电路时，这一点需要特别关注。

回波损耗

回波损耗表示信号在滤波器端口的反射情况。较高的回波损耗意味着信号反射较小，能量更多地被传输到负载端。这个滤波器在699 - 960MHz频段内的回波损耗表现良好，说明它在阻抗匹配方面有不错的性能。大家在实际设计中，是否会通过调整电路参数来进一步优化回波损耗呢？

衰减

衰减特性体现了滤波器对高频信号的抑制能力。在1427 - 2880MHz频段内，滤波器能够提供一定的衰减，有效地阻止高频干扰信号通过。而且在较宽的温度范围内，衰减性能虽然有所下降，但仍然能保持一定的水平。

特性阻抗

特性阻抗标称值为50Ω，这是射频电路中常用的阻抗值，方便与其他设备进行匹配。

温度范围

该滤波器的工作温度和存储温度范围相同，都为-40 to +85°C，这使得它能够适应较为恶劣的环境条件。但在实际应用中，工程师还是需要根据具体的工作场景来评估温度对滤波器性能的影响。

频率特性曲线

插入损耗频率特性

从插入损耗的频率特性曲线可以直观地看到信号在不同频率下的插入损耗情况，有助于工程师在设计时选择合适的工作频率范围。

衰减频率特性

回波损耗频率特性

这些频率特性曲线为工程师提供了更全面的滤波器性能信息，在实际设计中可以根据曲线来调整电路参数，以达到最佳的性能。

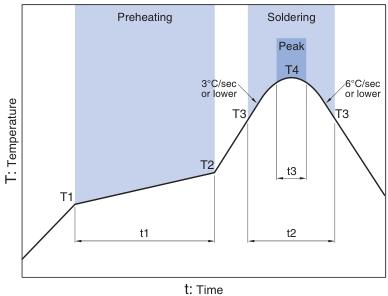

推荐回流焊曲线

注：t3为实际峰值温度±5°C范围内的时间，最大回流次数为3次。

合适的回流焊曲线对于保证滤波器的焊接质量和性能至关重要。在进行焊接操作时，一定要严格按照这个推荐曲线进行设置，否则可能会影响滤波器的性能甚至导致损坏。

使用提醒

安全提醒

在使用这些产品时，一定要充分注意安全设计方面的警告。这包括在电路设计中要考虑到滤波器的电气特性和散热等问题，以确保整个系统的安全稳定运行。

适用范围提醒

该产品适用于一般电子设备（AV设备、电信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备、工业机器人）在正常操作和使用条件下。但不适用于以下对安全性或可靠性要求更严格的应用场景：

1. 航空航天/航空设备
2. 运输设备（汽车、电动火车、船舶等）
3. 医疗设备
4. 发电控制设备
5. 原子能相关设备
6. 海底设备
7. 运输控制设备
8. 公共信息处理设备
9. 军事设备
10. 电加热设备、燃烧设备
11. 防灾/防盗设备
12. 安全设备
13. 其他非通用应用

如果在通用应用中使用该产品，建议考虑增加保护电路或备份电路等，以确保更高的安全性。

综上所述，TDK的DEA160960LT - 5044C1多层低通滤波器在699 - 960MHz频段具有良好的电气性能和合适的尺寸，在一般电子设备的设计中是一个不错的选择。但在使用过程中，工程师需要充分了解其各项特性和使用限制，以确保设计出的电路能够稳定可靠地运行。大家在实际使用这款滤波器时，有没有遇到过什么问题或者有什么独特的设计经验呢？欢迎在评论区分享。
