触摸芯片抗干扰5键触摸触控5路触摸检测IC-VK36N5B工作电压 2.2-5.5V

VK36N5B具有5个触摸按键，可用来检测外部触摸按键上人 手的触摸动作。该芯片具有较高的集成度，仅需极少的外部 组件便可实现触摸按键的检测。

提供了3位BCD码输出功能，1个触摸状态输出脚，可通过IO 脚选择上电输出电平和输出方式-锁存或者直接输出。芯片内 部采用特殊的集成电路，具有高电源电压抑制比，可减少按 键检测错误的发生，此特性保证在不利环境条件的应用中芯 片仍具有很高的可靠性。

此触摸芯片具有自动校准功能，低待机电流，抗电压波动等 特性，为各种触摸按键+BCD码输出的应用提供了一种简单 而又有效的实现方法。LJQ7659

产品品牌：永嘉微电/VINKA

产品型号：VK36N5B

封装形式：SOP16/QFN16

• 工作电压 2.2-5.5V

• 待机电流10μA/3.0V

• 上电复位功能（POR）

• 低压复位功能（LVR）

• 触摸输出响应时间：工作模式 48mS ，待机模式160mS

• 通过AHLB脚选择上电输出高电平或者低电平

• 通过TOG脚选择直接输出或者锁存输出

• 输出3位BCD输出脚+触摸状态指示脚（OUTFLAG）

• 输出单键有效，先触摸先输出，触摸不离开不响应其它键

• 防呆功能，有效键最长输出时间：13S

• 无键触摸4S进入待机模式

• 通过CS脚接对地电容调节整体灵敏度(1-47nF）

• 各触摸通道单独接对地小电容微调灵敏度（0-50pF）.

• 上电0.3S内为稳定时间，禁止触摸

• 上电后无触摸时，环境变化自动校准基准值

• 抗电压波动，抗干扰性能好

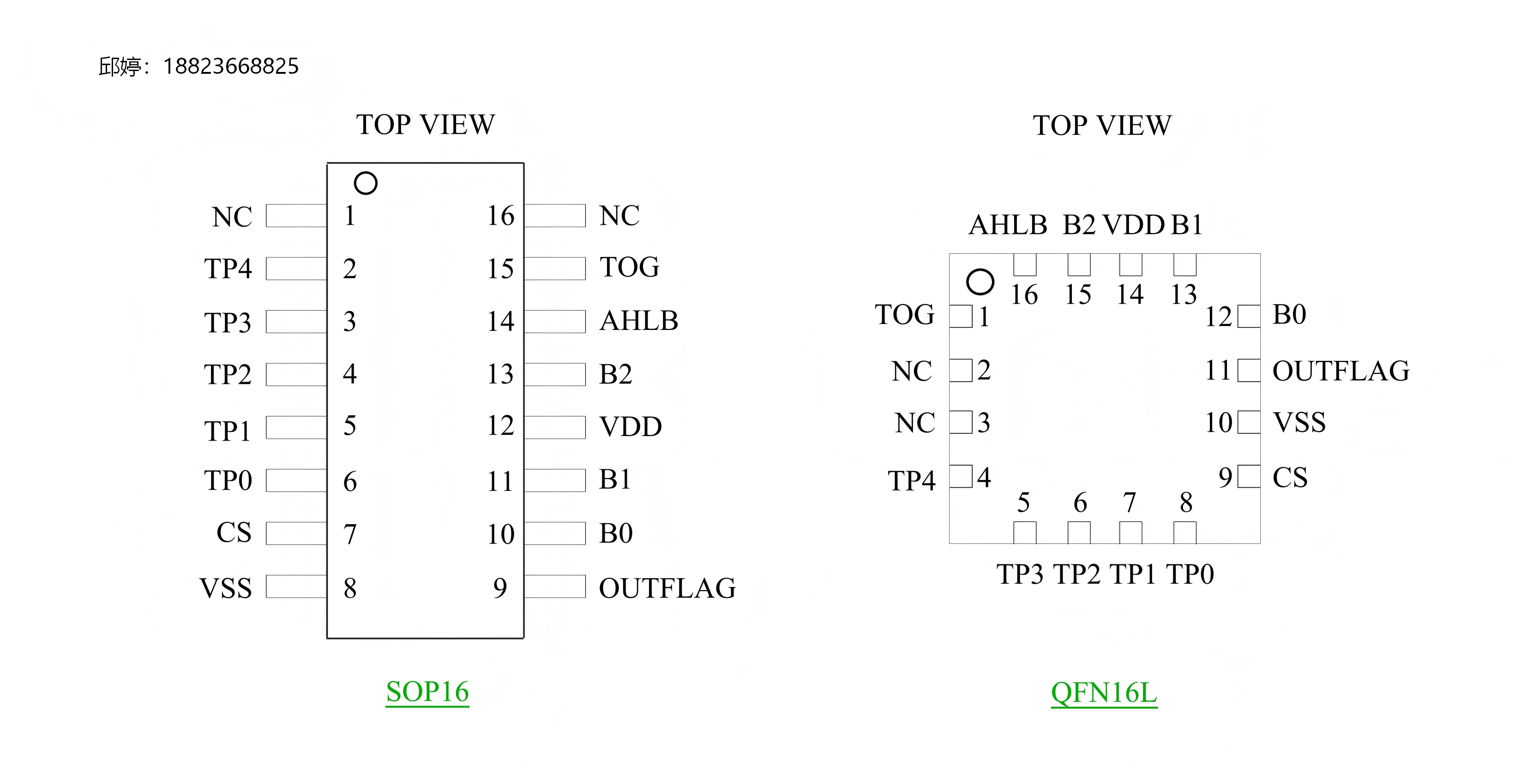

• 封装

SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)

QFN16L(3.0mm x 3.0mm PP=0.5mm)
