【ESP32-C6系列】WT9932C6开发板规格书

入门指南

本小节将简要介绍 WT9932C6开发板。

1

WT9932C6的实物图

2

详细管脚描述

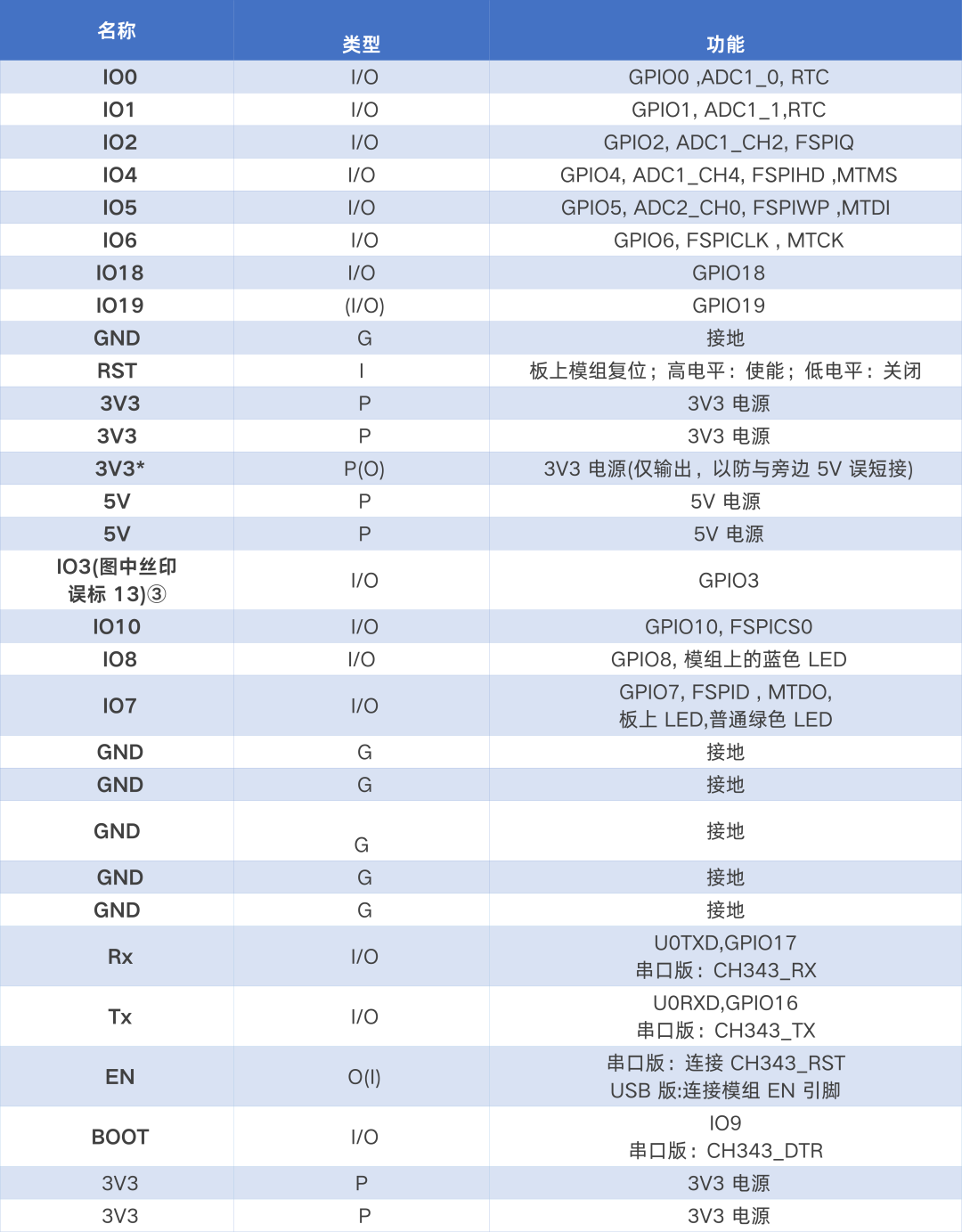

下表列出了开发板管脚描述，如图 WT9932C6所示：

名称

P：电源；G：地；I：输入；O：输出。

3

按键描述

EN按键:连接模组 EN使能脚。当按下按键时，模组处于关闭状态，松开时模组进入启动状态。

BOOT按键：连接模组 BOOT（IO9）引脚。当按下按键时，IO9电平拉低，此时按一下 EN按键松开即可手动进入下载模式。

4

组件介绍

开始开发应用

通电前，请确保开发板完好无损。

硬件参考

1

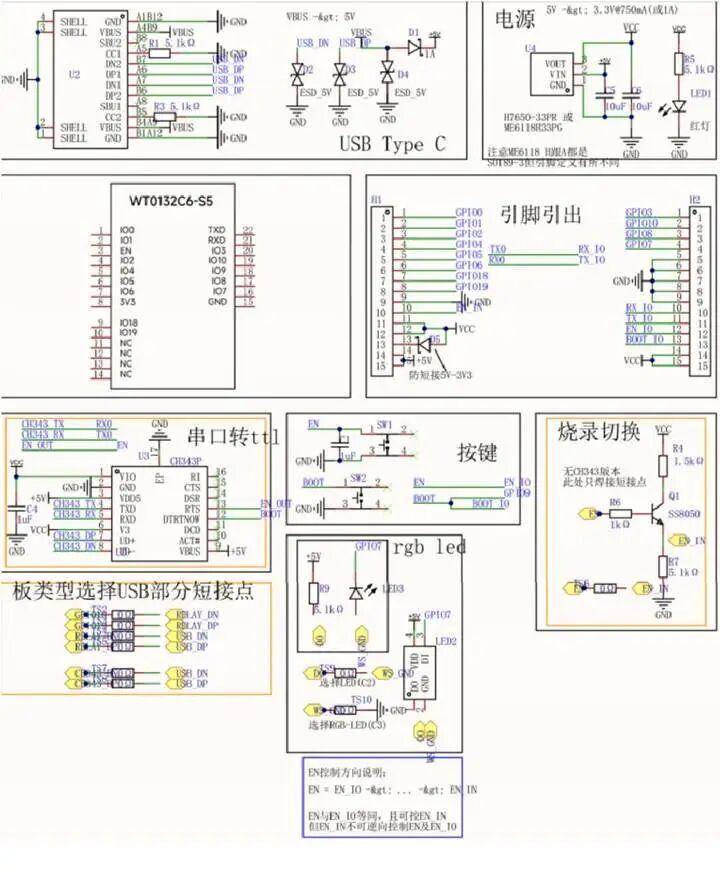

原理图

WT9932C6的主要组件和连接方式如下图所示。

2

电源选项

您可从以下三种供电方式中任选其一给开发板供电：

USB接口供电（默认）

5V和 G(GND)排针供电

3

开发板特点

本开发板是 WT9932C6，其特点如下：

1、本开发板上都有一个连接着 IO7的 LED灯，C6的是普通的绿色 LED。

2、当使用的是 C6模组开发板，想测试通过 ESP32-C6自带的 USB Serial/JTAG进行下载、调试时，可以通过去掉板上 2个丝印标记“CH”的 0Ω电阻，同时焊接上 5个丝印标记“USB”的 0Ω电阻，使得 USB Type-C接口从CH343P改接到 ESP32-C6上的 USB接口。

3、本开发板将 USB转串口芯片的串口相关 IO引出，所以可以作为普通USB转串口工具使用。要作为串口工具对外部的串口设备下载、调试等时，仅需将板上左侧中央的 RST引脚与 GND短接即可（停止板上模组工作）。串口工具IO定义与普通的串口工具类似，Rx、Tx线需反接（与 ESP-T02一致），详情可看上方 “1.2详细管脚描述”章节。

4、LDO选用的是 H7650-33PR，输入 5 V，输出 3.3 V,输出电流最大750mA，极低的静态电流 25uA@5V。
