开源项目低功耗蓝牙智能骰子总体介绍

一款将传统桌游道具与低功耗蓝牙结合的创意!这款智能骰子基于 nRF52840 核心的低功耗模组打造，集成 MPU6050 六轴惯性测量单元，精准检测掷骰动作与朝向，掷出后 LED 自动点亮显示点数，蓝牙 5.0 低能耗可与安卓设备配对联动。

项目地址(阅读原文获取源文件)：

https://p.eda.cn/d-1334418201424953344

01亮点 & 功能

硬核低功耗核心：

搭载 NINA-B306-00B 模组，基于 Nordic nRF52840 蓝牙 5.0 SoC，内置 Arm Cortex-M4(64MHz)，1MB 闪存 + 256KB RAM，功耗表现优于同类方案，开发端兼容 Arduino IDE，上手更便捷

六轴精准姿态检测：

集成 InvenSense MPU6050 惯性测量单元，三轴加速计 + 三轴陀螺仪一体化设计，板载数字运动处理器支持复杂六轴 MotionFusion 算法，精准检测骰子移动、旋转与最终朝向，点数判定快速无误差

完善的电源管理系统：

板载 TP4056 独立线性锂电池充电 IC，带过充保护及充 / 满电双指示灯，充电电流可通过电阻灵活调节;搭配 MIC5219 超低噪声 LDO 稳压器，少量辅助元件即可实现 3.3V 稳定输出，电池低电量时仍能保障设备正常工作

蓝牙 5.0 低能耗跨设备联动：：

支持 BLE 蓝牙 5.0 低能耗连接，可与智能手机、平板电脑或 BLE 定制设备配对，配套安卓应用可实时接收掷骰数据并显示结果，满足桌游数据记录、智能互动等拓展需求

02核心参数对比

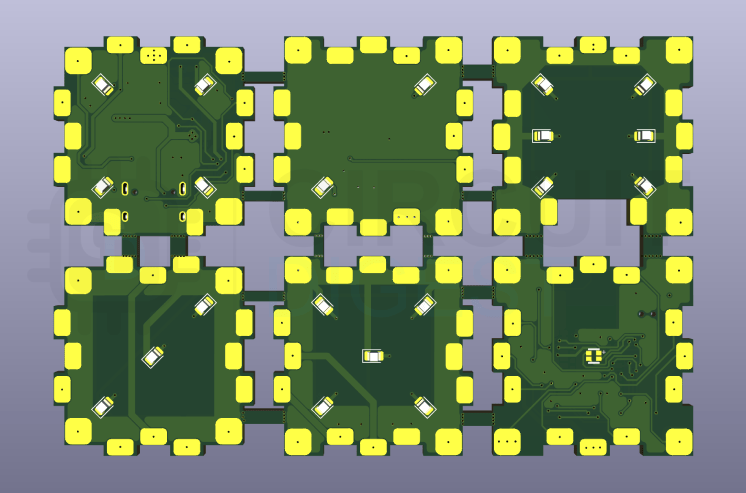

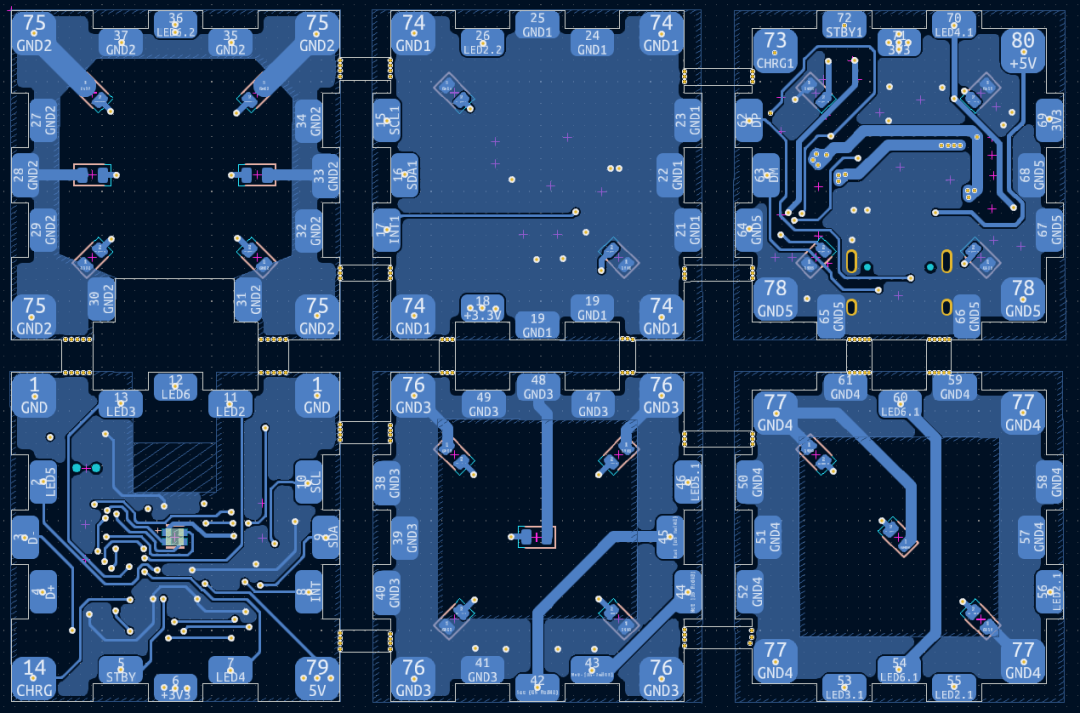

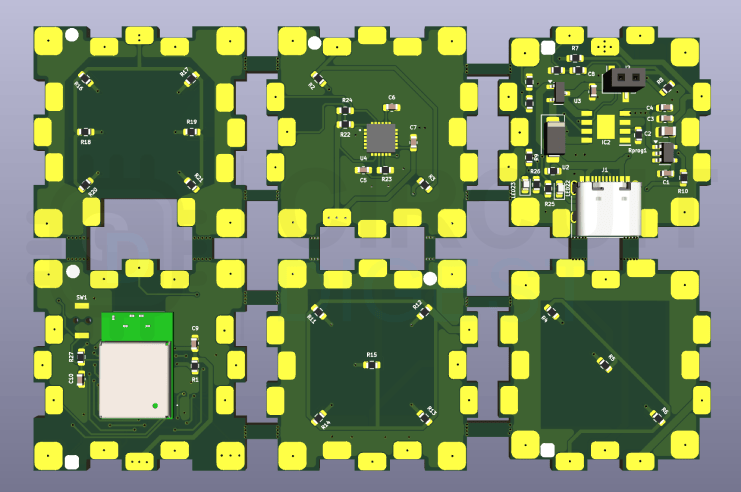

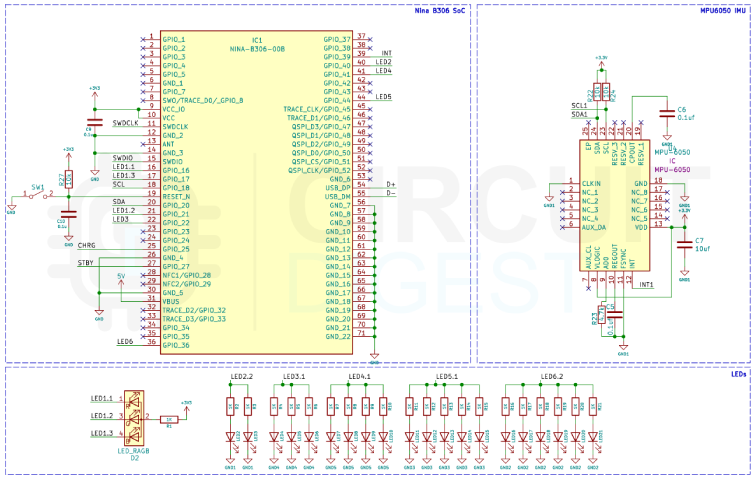

03PCB&原理图

阅读原文可获取设计文件

04开源资料

想了解更多开源项目的小伙伴去华秋开源硬件社区查看!欢迎大家来复刻，有商业诉求的，请联系项目的作者。

开源地址：

https://p.eda.cn/d-1334418201424953344

05结语

如果你也心动了，赶紧戳开底下的阅读原文解锁全部资料你打算用它做什么呢?欢迎在评论区分享你的脑洞，也可以蹲一波详细复刻教程。
