IP5356H_G3至为芯支持双C快充的22.5W新国标移动电源方案芯片

英集芯IP5356H_G3是一款应用于新国标移动电源，充电宝等方案的移动电源管理SOC芯片。支持主流快充协议，同步开关放电系统最大22.5W输出功率。集成USB2.0智能监测模块，实时监测电池电压、温度及异常状态并上报。提供USB-C×1输入输出、USB-C/A×1输出、USB-B×1输入等多种接口组合。任意单口均可实现快充。仅需一个电感实现降压与升压功能，应用时搭载极少外围器件，即可实现快充移动电源完整解决方案。采用QFN40封装，体积小巧，便于实现整体方案紧凑化、降低BOM成本。

一、核心特性：多接口与多协议的融合

1、多接口快充，满足多样需求

IP5356H_G3 提供了多种接口选择。输出接口包含 USB-A1、USB-C（DFP，支持双向快充）以及可选的 USB-A2。其中，USB-C 接口集成了 DRP 协议，作为双向接口，无论是为移动电源充电还是为其他设备输出电力，均能实现快速充电。输入接口采用 USB-B，支持 5V@2A 的输入。这种多接口设计使用户可以同时为多个设备充电，或根据设备选择合适接口，实现“一芯多用”。

2、多协议兼容，使用便利

IP5356H_G3 具备较广泛的协议兼容能力，输入/输出协议涵盖 FCP、AFC、PD（PD2.0/PD3.0），输出协议还包括 QC2.0/QC3.0、SCP（高压支持）、PPS（3.3V-11V，20mV 步进），并兼容 BC1.2 和 Apple 快充。这意味着无论是安卓设备还是苹果设备，IP5356H_G3 都能提供快速、稳定的充电服务，覆盖主流快充协议。

3、PD 协议集成，稳定高效

在 PD 协议方面，输入支持 5V/9V/12V 电压档位，输出支持 5V/9V/12V 固定电压以及 PPS 可调电压（3.3V-11V，20mV 步进）。其物理层集成了 BMC 编码、硬件 CRC 校验、Hard Reset 功能，有助于确保数据传输的稳定性和可靠性，减少因信号干扰或数据错误导致的充电中断问题。

二、智能监测与管理：实时掌控，安全可控

1、实时数据记录，信息可见

IP5356H_G3 能够监测电池电压、温度、时间以及异常信息（如过充/过放）等关键参数。通过 USB2.0 Full Speed 通信，实现数据的上报和下发，让用户了解移动电源的工作状态。例如，当电池温度过高或出现过充时，系统可及时反馈信息，提醒用户采取措施，保障设备安全。

2、动态调节功能，智能适配

该芯片支持充电限制电压随时间下降，提供 50mV/100mV/150mV/200mV 档位，可根据电池充电情况进行调整，有助于延长电池寿命。保护机制包括欠压/过压禁用、充放电温度 NTC 保护等，当电压或温度超出安全范围时自动切断电源。此外，支持固件在线更新，便于适配未来协议扩展。

三、性能参数：稳定输出

1、充电规格

IP5356H_G3 的输入功率为 18W，可定制 20W 版本，能识别输入源并自动调整充电参数。支持 4.20V/4.30V/4.35V/4.40V 等多种电池电压，适配高电压平台。充电过程中，欠压环动态调整充电电流，优化充电策略。

2、放电规格

输出能力涵盖 5V@3.0A、9V@2.22A、12V@1.67A 以及 10V@2.25A（SCP 档位）。在 5V@2A 条件下，同步开关放电效率不低于 95%。具备线损补偿功能，可自动修正长线缆的压降，保持输出电压稳定。

3、电量显示

内置 14bit ADC，电量计量误差小于 1%。支持 1-4 颗 LED 指示灯显示电量，也支持 88/188 等段码显示（需外接驱动），方便用户掌握剩余电量。

四、保护与可靠性：多重防护

1、多重安全机制

输入保护包括过压/欠压保护；输出保护涵盖过流/过压/短路保护；电池保护有过充/过放/过流保护；环境方面具备芯片过温保护、ESD HBM>4KV、CC 耐压>20V 等。

2、高集成度设计

内置开关功率 MOS、路径 MOS，通过单电感实现充放电功能。外围元件仅需少量电容、电阻，有助于降低物料成本，简化电路设计，提高可靠性，并减少产品体积与重量。

五、封装与适用场景

1、封装规格

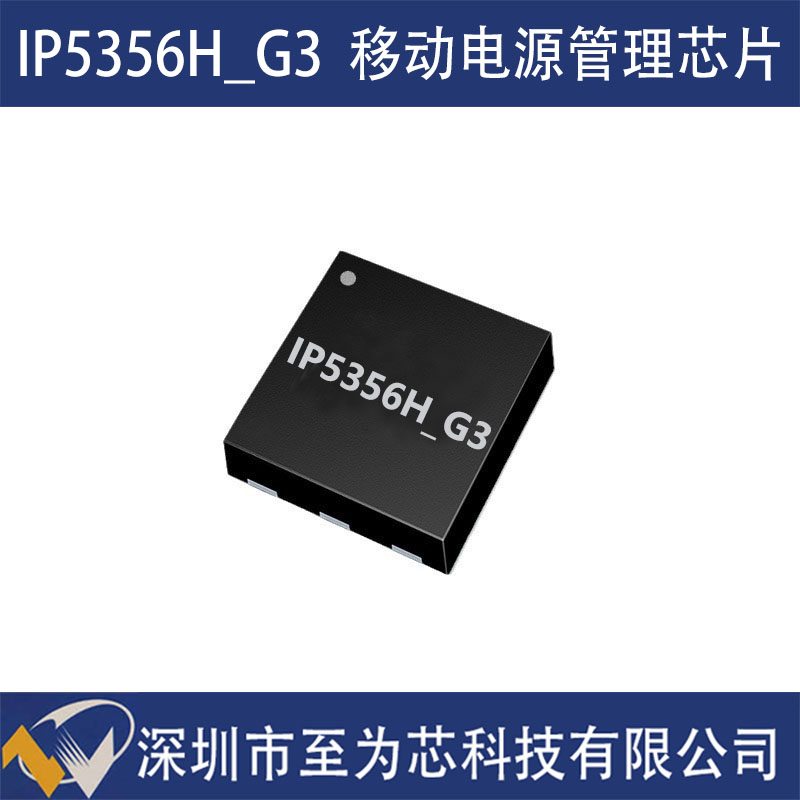

采用 QFN40 封装，尺寸为 6mm×6mm，0.5mm pitch，适合紧凑型设计，便于集成到移动电源和便携设备中。

2、典型应用

在移动电源/充电宝领域，支持智能监测、多协议快充和高密度集成。对于手机、平板、蓝牙耳机等便携设备（需搭配外部电池管理），也能提供续航支持。

六、优势总结

英集芯 IP5356H_G3 具备多协议覆盖、智能动态调节、高集成度和可靠性等优势。它兼容主流设备，提供快速、稳定的充电服务，并通过智能监测与管理保障充电安全。高集成度简化了开发流程，降低了物料成本，加速了产品上市。多重保护机制和工业级 ESD/耐压设计，确保其在复杂环境下的稳定性。选用该芯片，可获得一种高效、智能、安全的移动电源解决方案。
