ATA-2031高压放大器在电流体动力打印系统的应用

【概述】

中国石油大学研究团队使用ATA-2031高压放大器，搭建实验测试系统。

实验名称：ATA-2031高压放大器在电流体动力打印系统的应用

研究方向：喷墨打印、电流体动力打印

实验设备：ATA-2031高压放大器、信号发生器、压电喷头、电极夹等。

实验内容：信号发生器发出电信号，由功率放大器将信号放大后作用于有机电反应，对比交流电与直流电对有机电反应的产率。

实验过程：

图1：实验装置系统

由信号发生器所产生的高频低压激励信号，其信号峰峰值经ATA-2031高压放大器放大至数十伏后，施加至压电喷头，使喷孔处的弯液面处于稳定的高频振荡状态。然后对高频振荡的弯液面施加一个数千伏的高压直流电场，即可实现与脉冲电场同步的喷射。实验装置图如图1所示，在本组实验中对压电陶瓷施加激励频率为102kHz、峰峰值为27V的方波信号作为激励，所产生的液面振荡及电流体喷射如图1c和1d所示。

实验结果：

图2：激励信号波形与压电陶瓷的位移测试结果

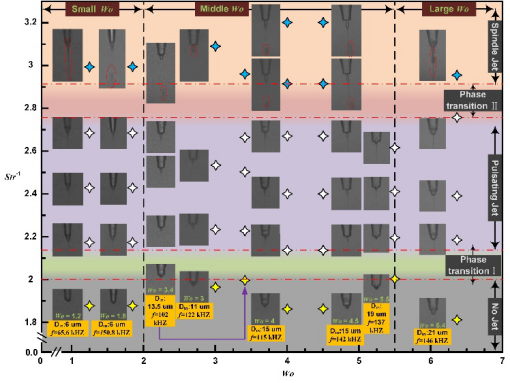

图3：带电液面射流相图

在实验中ATA-2031高压放大器对高频激励信号的产生起到了至关重要的作用。其所产生的激励信号波形与压电陶瓷的位移测试结果如附图2所示，所产生的带电液面射流相图如附图3所示。

安泰放大器在此应用中的产品优势：

一、高频低压激励信号的功率放大：驱动压电喷头弯液面稳定振荡

二、高频方波信号的波形保真：保证压电陶瓷位移与激励信号的对应关系

三、与高压直流电场协同：实现脉冲电场同步的按需喷射

【推荐产品】：ATA-2031高压放大器

图：ATA-2031高压放大器指标参数

本文实验素材由西安安泰电子整理发布。Aigtek已经成为在业界拥有广泛产品线，且具有相当规模的仪器设备供应商，样机都支持免费试用。西安安泰电子是专业从事功率放大器、高压放大器、功率信号源、前置微小信号放大器、高精度电压源、高精度电流源等电子测试仪器研发、生产和销售的高科技企业。
