双盘 NVMe 不靠背板？一张扩展卡 + SlimSAS 8i 就够

为基于 SlimSAS 的存储设备提供 PCIe 4.0 NVMe 高速连接

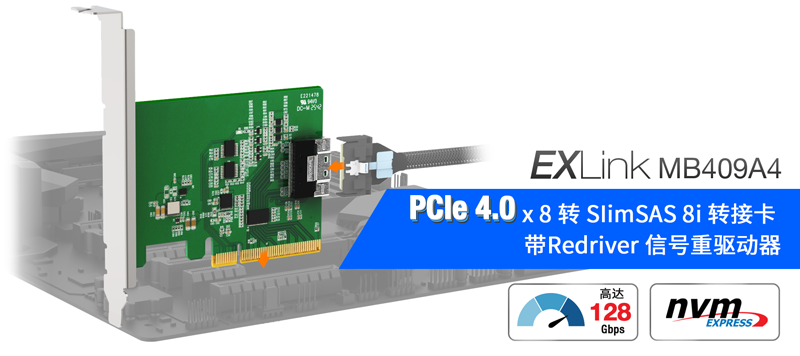

EXLink MB409A4 转接卡旨在实现PCIe 4.0 x8/x16插槽与SlimSAS 8i（SFF-8654）接口的桥接，总带宽最高可达128Gbps，为高级存储应用中的高速 NVMe 信号传输提供支持。 该转接卡内置Redriver IC (信号重驱动器芯片)和100MHz PCIe时钟缓冲器， MB409A4允许系统设计者和集成商更灵活地部署基于SlimSAS的NVMe解决方案，即使在需要更长走线长度或线缆连接的平台中也能胜任。

专为灵活的 PCIe Gen4 架构设计

MB409A4 配备 PCIe 4.0 x8 接口，支持启用PCIe通道拆分（x4/x4）的主板。启用拆分功能后，PCIe x8接口可通过SlimSAS 8i连接拆分为两个独立的 x4 NVMe 链路，搭配对应线缆可支持最多两块NVMe SSD同时运行；若主板不支持PCIe通道拆分，则系统仅能识别一块 NVMe SSD。

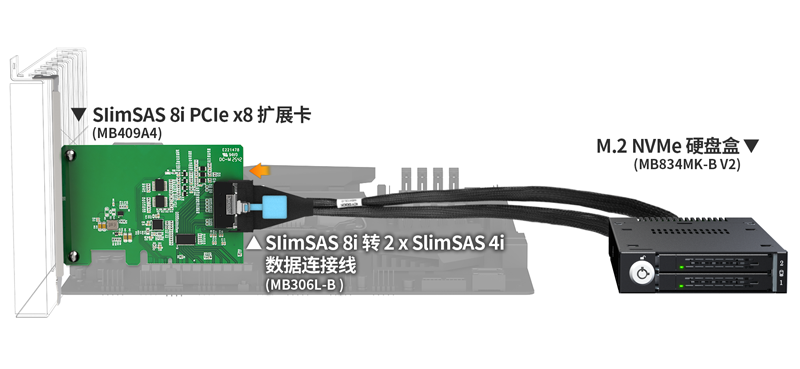

使用 SlimSAS 扩展高速 NVMe 存储

EXLink MB409A4提供了一种可扩展的方案，使用基于SlimSAS的接口来扩展PCIe Gen4 NVMe存储。*搭配兼容的SlimSAS 8i转双SlimSAS 4i线缆

和NVMe可抽取式硬盘盒解决方案，系统构建者可以从单个 PCIe x8 插槽配置双前置 U.2/U.3 PCIe Gen4 NVMe SSD硬盘位。这种配置简化了高密度NVMe部署，无需专用背板，非常适合需要可拆卸NVMe存储的服务器和工作站。

*主板必须支持PCIe通道拆分（x4/x4），转接卡本身不具备通道拆分功能。

通过集成信号重驱动器, 保持稳定的高速信号

MB409A4 集成了Redriver信号重驱动器芯片，可扩展16 GT/s的8通道差分对信号，确保在延长走线和线缆传输过程中实现稳定的数据传输。即便在无法直接进行主板连接的复杂系统布局中，该设计也能支持完整的PCIe 4.0性能，避免信号衰减影响传输效率。

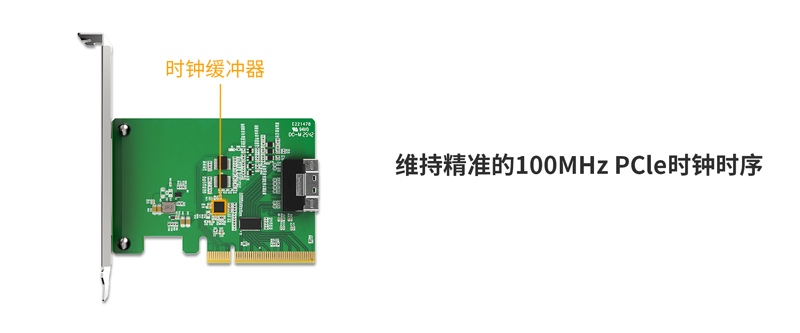

100MHz PCIe时钟缓冲器与SMBus 管理功能，提升系统稳定性

为了在连接设备之间保持精确时序，MB409A4配备内置的100MHz PCIe时钟缓冲器，支持在扩展路由路径上的稳定同步。此外，缓冲的 PERST#、WAKE# 和 CLKREQ# 信号增强了系统稳定性和响应速度，使该转接卡适用于企业级平台及连续运行环境，满足高强度、长时间的工作需求。

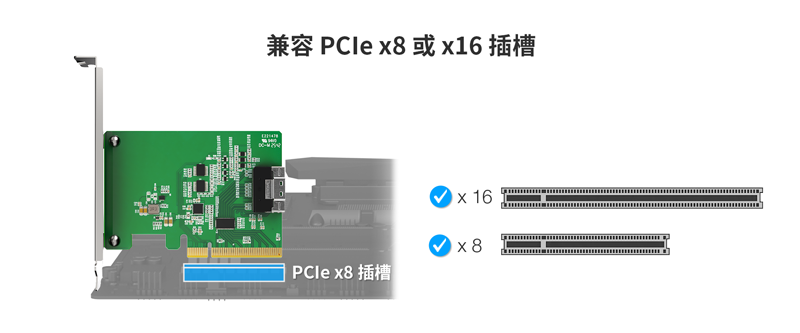

灵活的平台兼容性，适配多场景应用

MB409A4 支持PCIe 2.0至PCIe 5.0的主机插槽，可安装在主板上的x8 或x16物理 PCIe 插槽中，且无操作系统限制。无论是系统集成商、原始设备制造商（OEM），还是解决方案提供商，在搭建不同软硬件环境的NVMe启用平台时，均可灵活选用该转接卡，适配性极强。

主要特点

• PCIe Gen4 x8接口，总带宽高达128Gbps

• SlimSAS 8i (SFF-8654) 接口，用于高速 NVMe信号传输

• 通过主板拆分PCIe通道（x4 / x4）以实现双x4 NVMe配置

• 集成PCIe Gen4 Redriver信号重驱动器芯片，增强走线和信号完整性

• 内置100MHz PCIe时钟缓冲器，确保精准时序

• 已通过ICY DOCK NVMe硬盘抽取盒与数据传输线的兼容性验证

• 配备缓冲处理的 PERST#、WAKE#、CLKREQ# 信号

• 支持PCIe插槽位，涵盖PCIe 2.0 / 3.0 / 4.0 / 5.0

• 需主板支持PCIe通道拆分（x4/x4）才能访问两块 SSD。(转接卡本身不具备通道拆分功能)

• 符合 CE/UKCA/RoHS/REACH 标准

• 2 年有限保修

规格
