从“电缆”到“满天星”：Skydel Anechoic 开启GNSS真实物理场测试新范式

在传统的GNSS接收机测试中，我们习惯于将模拟器与接收机通过射频电缆“闭门”连接。这种传导式（Conductive）测试在验证灵敏度、搜星速度和基本定位算法方面表现卓越，也是行业中最为通用测试办法之一。

此外，在面对需要通过空间滤波剔除干扰的CRPA阵列，或是受机体反射与天线罩物理畸变影响的安装环境下，电缆连接方案已无法还原真实的物理场。如何利用暗室辐射（Anechoic）技术，即所谓的“满天星”，在实验室中精准重建卫星信号与干扰源的空间几何关系，并闭环验证天线单元间的物理互耦与相位特性，也是一个新的问题，随着低空经济（UAV/eVTOL）行业，也有更多目光关注该问题。

德思特在标准GNSS模拟器方案外，与合作伙伴一起也提供了一套全新的用于GNSS真实物理场与相位角的仿真系统Skydel Anechoic系统。

一、什么是Anechoic

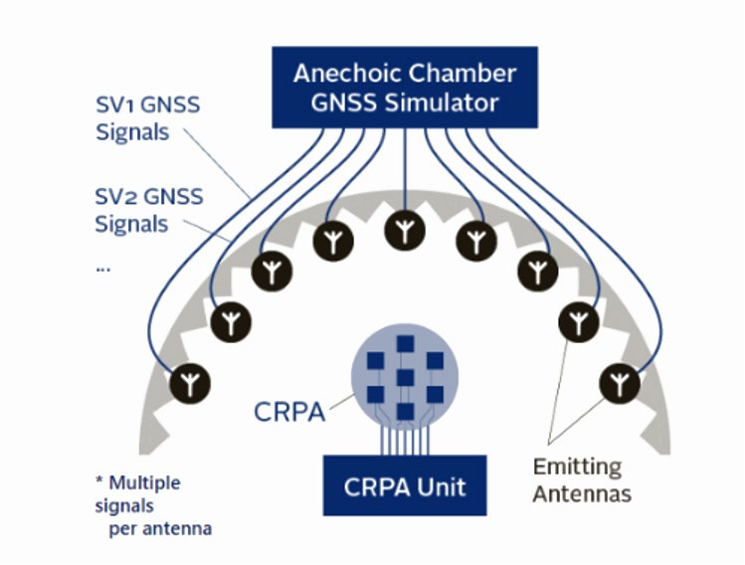

Skydel Anechoic是一套在室内受控环境下“复刻三维天空”的GNSS射频仿真系统。它打破了传统电缆连接的局限，通过在微波暗室内布设发射天线阵列，将模拟信号以无线辐射的方式真实投射给受试设备。

该系统不仅能物理呈现卫星与干扰源的精确入射角度（AoA），更让信号必须真实穿越天线罩或绕过机体结构。这种波阵面重建技术，使得 CRPA 阵列的空间滤波能力以及机体遮挡带来的相位畸变，能够像在真实空域中一样被精准捕获与验证。

二、Anechoic主要应用

• CRPA抗干扰测试：测试高价值无人机或特殊应用车辆的受控接收模式天线（CRPA）。验证其在受到来自不同方位的干扰源时，能否通过波束成形技术在物理上“屏蔽”干扰角。
• 天线罩与机体遮挡测试：测试安装在飞机/无人机蒙皮或天线罩内的GNSS天线，验证物理结构对信号相位和增益的畸变影响。
• 高精度OTA（空间辐射测试）：验证手机、穿戴设备或测量型天线、无人机的相位中心稳定性（PCV/PCO），这些参数在电缆测试中是无法体现的。

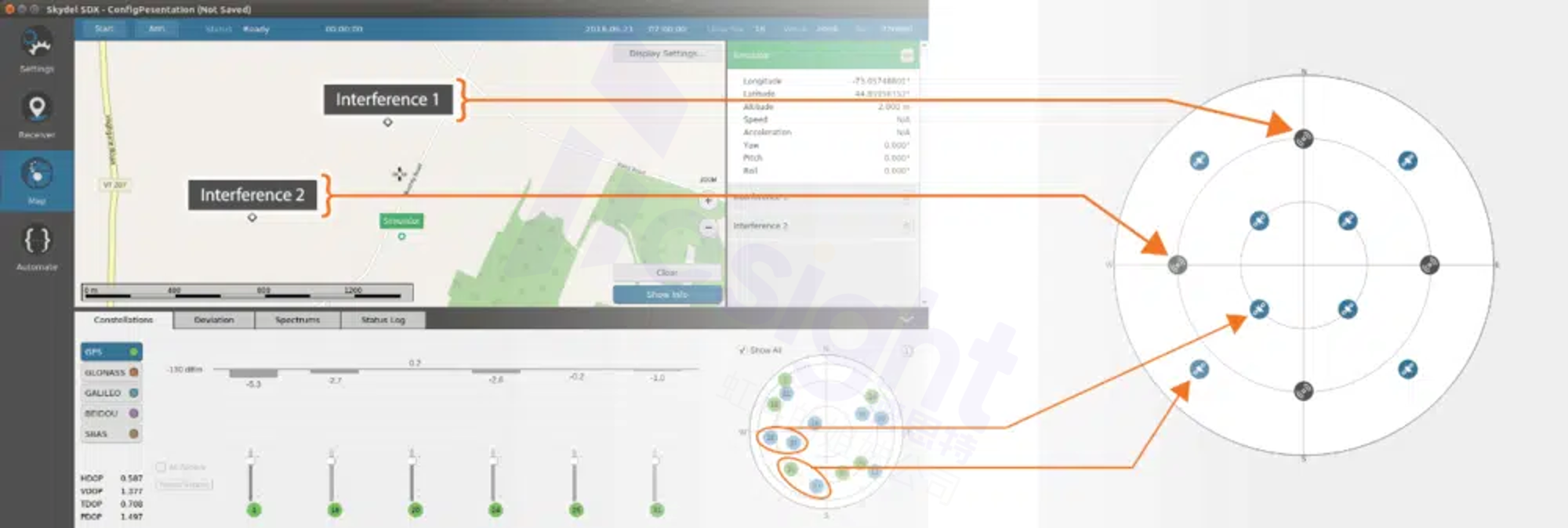

• 伪信号对抗：测试接收机通过空间到达角（AoA）识别真伪信号的能力。

三、全新Anechoic方案构成

一套完整的 Skydel Anechoic 系统由以下“软硬结合”的部分组成：

• 软件引擎Skydel：负责实时计算卫星轨迹、干扰模型和载体动态；
• 最新一代GNSS模拟器GSG产品套件：基于商用现成品硬件，提供多达21路甚至更多的独立射频输出；
• 高精度时间分配系统：依托高精度时钟源与时钟分配系统，保证GNSS每一路信号之间的高度同步性；
• 发射天线阵列（Tx Array）：安装在暗室四周的发射天线，代表不同的空间方位，最多可达21颗；
• 自动化校准工具：用于自动补偿信号从模拟器发出，经过电缆、空气最后到达受试设备（DUT）过程中的时延和功率损耗，无需人为参与。

这套方案带来了什么？

• 全系统闭环：将“物理天线 + 射频前端 + 基带处理 + 定位算法”全部纳入测试循环；
• 快速校准：将复杂的暗室相位校准从几天缩短至几分钟，大幅提升实验室吞吐量；
• 行业领先的自动化：自动天线映射、自动时延校准和自动功率损耗校准；
• 交钥匙方案：可部署在腔室或便携式腔室中的交钥匙产品。

四、如何为应用场景选择合适的方案？

针对不同的技术需求与天线规模，在常规GNSS模拟器与Anechoic中如何选择最契合的测试路径呢？

*GSG-7C：高度集成的标准GNSS模拟器

*GSG-8Gen2：支持多通道多场景并行仿真的高端GNSS模拟器

大部分研发与验证场景，选择标准的GSG系列GNSS模拟器依然是主流方案，其核心优势在于极高的灵活性与性价比，通过强大的软件算法，标准的传导式模拟足以覆盖从基础定位到复杂动力学轨迹的绝大部分测试需求。

然而，当应用场景对载波相位偏移、入射角度变化表现出极高的敏感性，或者涉及精密的天线物理场仿真及更高的测试标准追求时，Skydel Anechoic系统能为复杂的空间对抗提供最坚实的物理验证基础。
