涂装车间PLC与罗克韦尔变频器通讯案例——基于塔讯协议转换网关的工业自动化解决方案

一、案例背景

汽车涂装车间是汽车制造核心环节，对设备协同精度和运行稳定性要求极高。随着工业自动化与工业物联网技术融合，涂装车间向智能化转型，设备无缝通讯成为提质增效的关键。某大型汽车企业涂装车间采用西门子PLC作为主控单元，搭配罗克韦尔PowerFlex 755系列变频器，分别负责流程控制与电机调速，但西门子PLC的ProfiNet总线协议与变频器的EtherNet/IP协议不兼容，形成总线协议壁垒，无法实现数据交互与指令传输。

为打破壁垒，企业引入塔讯TX181-RE-RE-PNS/EIM协议转换网关，作为核心通讯枢纽实现两种协议双向转换。该智能网关兼具数据采集器功能，实时采集变频器转速、负载电流等参数，上传至PLC实现喷涂轨迹同步控制，避免涂装瑕疵，全面提升生产效率与产品质量，为同类工业自动化场景提供借鉴。

二、协议转换网关功能简介

塔讯TX181-RE-RE-PNS/EIM协议转换网关，是专为工业自动化场景设计的智能网关，兼具工业网关、物联网网关与数据采集器多重功能，适配涂装车间高温、高湿、强电磁干扰环境，核心功能如下：

1.总线协议双向转换：同时作为ProfiNet从站与EtherNet/IP主站，实现两种协议实时双向转换，接收PLC指令并转换下发至变频器，同步采集变频器数据转换后上传至PLC，实现双向互通。

2.高精度数据采集：支持多通道同步采集，采样频率可灵活调整，精准采集变频器转速、负载电流、故障代码等关键数据，为PLC闭环优化与故障预警提供支撑，奠定工业物联网数据基础。

3.工业级稳定运行：工业级硬件设计，具备强抗干扰、抗温湿度变化能力，支持7×24小时不间断运行，配备断线重连、数据缓存功能，保障通讯稳定，避免涂装作业中断。

4.灵活配置兼容：通过可视化软件拖拽配置参数，无需修改PLC与变频器原有程序，即插即用，适配西门子PLC与罗克韦尔变频器，支持多台变频器并行连接，降低实施成本。

5.工业物联网扩展：支持接入工业物联网平台，实现数据可视化监控、统计分析与异常预警，推动生产线向智能化升级，支撑设备预测性维护。

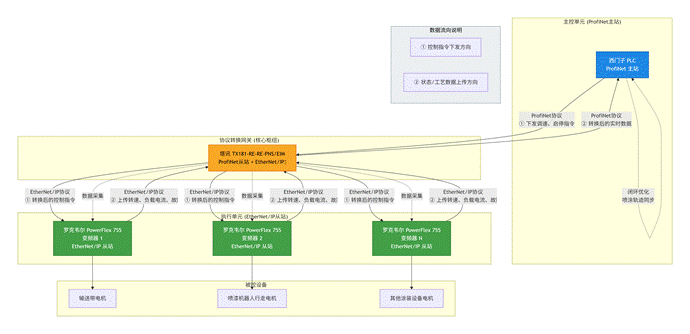

三、系统结构拓扑图

四、项目痛点

引入塔讯网关前，因总线协议不兼容，生产线存在诸多痛点，制约生产效能提升：

1.协议壁垒导致通讯中断：PLC与变频器无法直接通讯，依赖人工设置变频器参数，易出现偏差，导致输送带与喷漆机器人不同步，引发涂装瑕疵，设备协同性差。

2.数据采集缺失：缺乏专业数据采集器与协议转换设备，变频器关键数据无法上传至PLC，无法实现参数闭环优化，涂装质量不稳定。

3.生产效率低下：人工操作耗时久、故障排查滞后，变频器预测性诊断功能无法发挥，停机风险高，生产效率受影响。

4.产品不良率高：设备协同性差、缺乏有效监控，涂装不良率达10%以上，增加材料损耗与返工成本，影响交付周期。

5.智能化水平低：生产数据分散，无法接入工业物联网平台，难以实现智能化管理，制约企业数字化转型。

五、解决方案

针对核心痛点，依托工业自动化、工业物联网技术，以塔讯网关为核心，构建双向通讯与数据采集系统，具体方案如下：

1.三级架构设计：主控单元（西门子PLC）负责流程控制与协同调度；协议转换单元（塔讯网关）实现协议转换与数据采集；执行单元（罗克韦尔变频器）接收指令并上传数据。

2.协议转换方案：网关对接PLC与变频器，实现ProfiNet与EtherNet/IP协议双向转换，确保PLC对变频器精准同步控制，实现数据双向互通。

3.数据采集与闭环优化：网关作为数据采集器，实时采集变频器数据（采集频率100ms/次），PLC根据数据自动优化控制参数，实现喷涂轨迹同步，避免涂装瑕疵。

4.兼容与扩展：网关即插即用，适配现有设备，支持多台变频器并行连接；同时作为物联网网关，支持接入工业物联网平台，预留扩展空间。

5.稳定性保障：工业级硬件设计，搭配合理布线、接地处理，配备断线重连、数据缓存功能，确保系统7×24小时稳定运行。

六、实施配置过程

项目遵循“前期准备-硬件部署-参数配置-联调测试-试运行-验收交付”流程，全程不停机，具体过程如下：

1.前期准备阶段：组建团队并明确分工，现场勘测确认西门子PLC、罗克韦尔PowerFlex 755变频器的安装位置、通讯端口及IP等参数，排查电磁干扰源并制定布线方案；梳理生产需求，确定数据采集范围、协议转换规则及喷涂同步要求；准备塔讯网关、工业级屏蔽网线等设备及相关配置调试软件；对实施人员开展技术培训，确保顺利推进。

2.硬件部署阶段：按系统拓扑图安装布线，将塔讯网关固定于PLC控制柜（牢固通风、远离干扰源）；用工业级屏蔽网线连接网关ProfiNet端口与PLC、EtherNet/IP端口与各变频器；整理布线、强弱电分离，做好接地处理（接地电阻≤4Ω），检查连接牢固度、设备供电及变频器散热情况。

3.参数配置阶段：分为网关、PLC、变频器三部分配置，核心完成协议转换与数据映射，保障设备协同运行。

（1）网关参数配置：安装专属配置软件并连接网关，设置ProfiNet（与PLC同网段）、EtherNet/IP（与变频器同网段）参数；拖拽式建立数据映射表，匹配PLC与变频器的指令、数据地址；设置100ms/次采集频率，启用数据缓存、断线重连及故障预警，保存参数并重启生效。

（2）PLC参数配置：打开编程软件连接PLC，导入网关GSD文件并添加为ProfiNet从站，配置通讯参数；编写闭环优化程序，根据变频器数据自动调整控制参数，确保喷涂同步；配置监控预警程序，实时显示设备状态，设置异常报警并对接车间监控系统。

（3）变频器参数配置：用RSLogix 5000软件逐一连接变频器，配置EtherNet/IP通讯参数（与网关同网段），设置通讯控制模式；配置额定频率、电流等运行参数，启用预测性诊断及故障代码上传功能，调试启停、调速响应速度，匹配PLC指令。

4.联调测试阶段：测试通讯链路稳定性（延迟≤5ms）及断线重连功能；验证协议转换准确性，确保PLC指令同步下发、变频器数据正常上传；测试闭环优化功能，模拟工况变化检查喷涂同步性；模拟变频器故障，验证预警及故障定位效果。

5.试运行阶段：按正常节奏运行，全程监控系统状态，记录涂装节拍、不良率等数据，排查潜在故障；微调PLC与网关参数至最佳状态；培训现场人员掌握系统操作、故障排查及变频器预测性诊断功能。

6.验收交付阶段：组织验收，对照需求检查各项功能达标情况；提交实施报告、操作手册等资料；整改验收问题后完成交付，提供长期运维支持，定期巡检优化参数。

七、应用效果及实施前后对比

引入塔讯网关后，成功打破协议壁垒，实现数据双向互通与参数闭环优化，工业自动化与工业物联网水平显著提升，实施前后对比如下：

此外，项目还减少人工操作与误差，节省人工成本；涂装质量稳定提升企业口碑；数据支撑决策，助力精细化管理；网关扩展性为工业物联网升级奠定基础，实现预测性维护。

八、案例总结

本次项目通过塔讯TX181-RE-RE-PNS/EIM协议转换网关，成功解决西门子PLC与罗克韦尔变频器的总线协议不兼容问题，构建稳定高效的工业自动化通讯系统，实现控制指令与数据双向互通及参数闭环优化，适配涂装车间精益生产需求。

塔讯智能网关充分发挥工业网关、物联网网关与数据采集器功能，有效解决原有生产线痛点，实施后各项指标达标，生产效率与智能化水平显著提升，降低生产成本，推动工业自动化与工业物联网技术落地。

本案例证明，协议转换网关是打破总线协议壁垒、推动制造业数字化转型的核心设备，塔讯该型号网关在汽车涂装领域应用前景广阔，可为同类工业自动化场景提供借鉴。未来，企业将依托该网关拓展工业物联网应用，持续优化工艺，助力汽车产业高质量发展。
