稀土新材料车间的电缆为何"停不起"？从五种极端工况，拆解一套电缆温度监测架构

在稀土新材料车间，我们总在关注真空熔炼炉、烧结炉、压机和镀膜线的运行工况，却常常对一样东西疏于管理——车间里的电缆。它遍布熔炼、烧结、电解、涂覆、球磨、分级各道工序，是设备的"血管"与"神经"。不显眼，但直接决定设备能不能转、工艺稳不稳。更关键的是，这类生产大多是连续或半连续作业。烧结炉中途断电，炉内产品可能整炉报废；电解槽异常停电，恢复周期以天计；镀膜线断线，整批工件受影响。电缆故障从来不是"停一台设备"，而是"停一条线"。

本文从失效机理、监测维度、系统架构三个层面，拆解稀土车间电缆监测该怎么做。

一、失效机理：五种工况如何把电缆推向劣化

1.1热老化链：温度是指数级的杀手

绝缘材料（环氧树脂、交联聚乙烯等）的化学降解服从Arrhenius模型——反应速率随温度升高呈指数增长。行业里常用一条经验法则做估算：温升每超过额定值8~10℃，预期寿命约缩短一半。

需要说明的是，这只是一个便于工程估算的参考值，实际老化速率取决于材料活化能，不同绝缘体系差异明显。

在稀土车间，真空熔炼炉、烧结炉、固相烧结炉、焙烧炉周边的环境温度常年偏高。绝缘层先变脆、后开裂，而开裂又会让局部电场畸变、局放起始电压下降——热老化与放电劣化互相喂养，形成正反馈。

1.2接触劣化链：一条完整的正反馈回路

这是电缆系统里最容易被忽略、也最危险的一环。真正的故障点往往不在电缆本体，而在中间头和接线端子。

机理链条是这样的：

接触电阻增大→接点发热（P=I²R）→金属表面氧化加剧→接触电阻进一步增大→发热更多→……

用一个具体算例看清楚它的量级：以400A负载为例，

接触电阻50μΩ时：P=400²×50×10⁻⁶≈8W

接触电阻劣化到500μΩ时：P=400²×500×10⁻⁶=80W

同样的负载，发热功率差了整整一个数量级。而80W集中在一个螺栓压接的接触面上，足以把它加热到氧化、熔焊甚至烧损的程度。

这条链子的可怕之处在于：它前期没有任何外部征兆——没有异味、没有异响，等到巡检人员发现绝缘变色或闻到焦糊味，往往已经处在故障边缘。

1.3腐蚀链：湿气、杂质离子与电场的三方合谋

催化、抛光、合金车间可能存在酸雾、氨氮、盐雾或特定化学气体。它们对电缆护套的侵蚀分两步走：

化学侵蚀：酸性物质使高分子护套链段断裂、溶胀，护套的机械与绝缘性能同步下降；

电化学加速：一旦护套受损失去密封性，湿气与杂质离子进入，在电场作用下形成漏电流通路——电流、湿气、杂质三者同时存在，就构成了一个电解电池，腐蚀速率远高于单纯的化学侵蚀。

结果就是局放起始电压下降、介质损耗上升，最终发展为短路。

1.4粉尘与气体环境：热阻叠加与爆炸性混合物

磁材制粉、储氢合金破碎、抛光粉分级环节粉尘浓度不低。粉尘沉降在电缆表面会带来两个后果：

热阻上升：积灰层相当于给电缆裹了一层保温棉，在同样的负载电流下，导体温度会比清洁状态更高；

吸湿：粉尘层吸附水汽后，表面绝缘电阻显著下降。

这里需要区分两类气体环境，因为它们的风险性质完全不同：

氢气（如储氢合金相关工序）：易燃易爆，构成爆炸性气体环境，对设备的阻燃防爆等级提出硬性要求；

氩气：本身惰性不燃，但会置换氧气造成缺氧窒息风险，是人身安全问题而非爆炸问题。

把两者混为一谈，往往会导致防护措施配错方向。

1.5电磁干扰链：dI/dt才是元凶

合金车间的中频炉、电解槽，永磁车间的烧结炉、镀膜线，都是大电流非线性负载。真正的干扰源不是电流有多大，而是电流变化率——感应电压遵循V=−M·(dI/dt)，中频炉的dI/dt极大，即使耦合互感M很小，也能在邻近的控制电缆和信号电缆上感应出可观的共模电压。

后果很具体：测温跳变、模拟量漂移、控制误动作。

工程上的关键点在于屏蔽层接地方向：屏蔽层单端接地可避免地环流，双端接地则在两端地电位不等时引入环流，反而把干扰"引"进了信号回路。这一点在配电房与车间混合接地系统里尤其容易被做错。

二、监测维度：四个必须盯住的量

接点温度：电缆中间头、接线端子、母排搭接处，是失效概率最高的位置。选型时需关注测温范围覆盖-30～130℃、精度不低于±1.5℃——才能同时覆盖环境温度与接点过温的判断需求。

环境温湿度与露点：电缆的载流能力受环境温度约束，而湿度决定腐蚀与凝露风险。注意相对湿度会骗人——温度波动时%RH剧烈变化，真正决定是否凝露的是露点和绝对含湿量。

负载电流：把它与温度做关联分析，才能区分"负载大所以热"和"接触不良所以热"，这是运维决策的分水岭。

数据链路完整性：在线监测自己也会"失联"。需设定超时判据（如超过60分钟未收到某节点数据即判通信中断），否则会出现"屏上没报警，其实早断线"的假安全。

三、系统架构

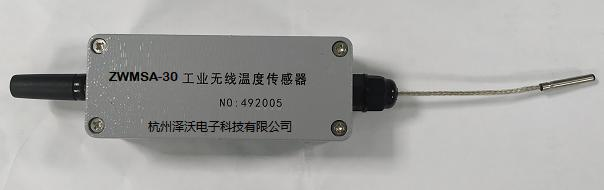

3.1工业无线温度传感器：贴在电缆上的"体温计"

3.2无线通讯中继器：信号的"接力驿站"

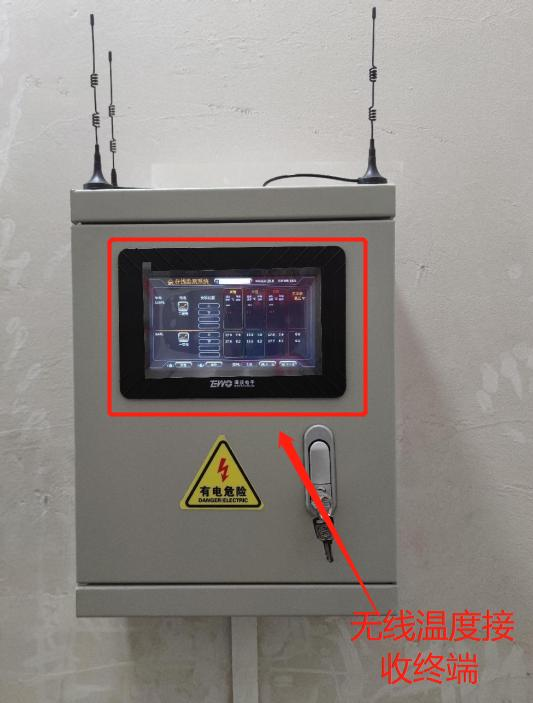

3.3无线温度接收终端：车间里的"值班大屏"

回到开头那炉可能报废的产品——电缆监测的价值，不在于多装了几只传感器，而在于把"看不见的温升"变成"看得见的趋势"。

它盯的是接点温度，护的是工艺连续性，守的是整条产线的安全边界。

与其在故障后钻进桥架夹层一寸寸排查，不如让每一根关键电缆的状态，提前几个月摆在运行人员面前。
