AI基础设施：高频高速新材料全景图

AI大模型的爆发式迭代与全球算力集群的规模化建设，正推动AI服务器、高速光模块、高端交换机向超高带宽、超低延迟、高密度方向持续跃迁。

算力升级的本质，是信号传输速率的指数级提升与芯片功耗密度的跨越式增长，这两大核心变化直接引发了电子材料体系的全链条革命——

从PCB基材到芯片封装，

从导电材料到热管理材料，

从光互联配套到特种功能助剂，

全产业链都迎来了从“常规性能”到“极致性能”的技术重构。

一、AI算力四代升级对应的核心新材料机遇

（一）第一代：传统通用服务器&初级AI训练集群

（2020-2022年，单卡算力峰值＜40TFLOPS，传输速率≤112Gbps）

核心算力特征

以x86通用服务器为主，搭配初级AI训练集群，GPU以A100为核心，PCIe4.0接口全面普及，信号传输以112Gbps为上限，对电子材料的高频性能、可靠性提出基础企业级要求，全面替代消费级电子材料，是高频高速材料的规模化应用起步阶段。

核心新材料机遇

（二）第二代：中端AI服务器&Hopper架构GPU

（2022-2024年，单卡算力峰值～90TFLOPS，传输速率112Gbps-224Gbps）

核心算力特征

AI大模型训练进入规模化落地阶段，H100GPU成为训练集群主流配置，PCIe5.0接口全面普及，800G光模块进入商用放量期，信号传输速率上限提升至224Gbps，单卡功耗峰值突破450W，对材料的介电损耗、散热性能、高密度适配性提出更高要求，高频高速材料进入性能升级阶段。

核心新材料机遇

（三）第三代：高端AI服务器&Blackwell/GB200架构

（2024-2026年，单卡算力峰值～200TFLOPS，传输速率224Gbps-400Gbps）

核心算力特征

GB200超级芯片实现规模化部署，AI算力密度实现翻倍提升，1.6T光模块进入商用落地期，正交背板、OAM加速卡全面普及，PCB层数突破50层，信号传输速率上限提升至400Gbps，单卡功耗峰值突破700W，风冷散热达到物理极限，对材料的超低介电损耗、尺寸稳定性、极限散热能力提出极致要求，高端材料进入国产替代关键突破期。

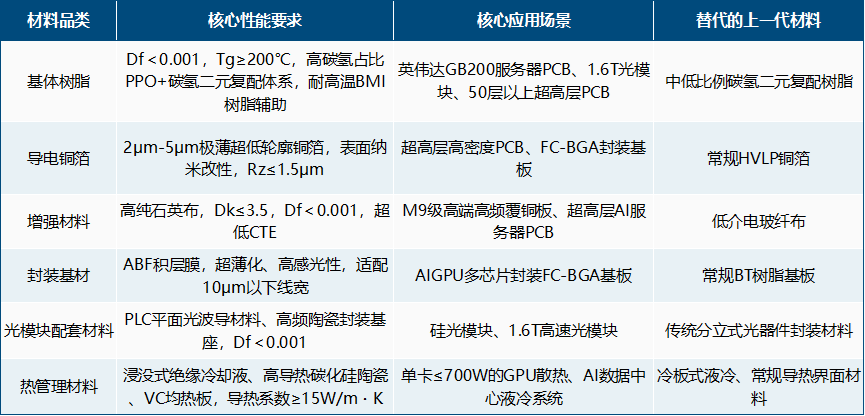

核心新材料机遇

（四）第四代：下一代超算AI集群&3.2T光模块时代

（2026-2028年，单卡算力峰值＞400TFLOPS，传输速率≥448Gbps）

核心算力特征

3.2T光模块进入规模化量产阶段，下一代Rubin架构AI芯片对信号传输延迟要求达到物理极限，M10级材料Df要求≤0.0005，单卡功耗峰值突破1000W，全链路高速互联对材料体系提出范式级重构要求，国内材料企业进入全球并跑的关键机遇期。

核心新材料机遇

二、技术革命催生的细分新材料赛道核心机遇

（一）高频高速基体树脂

高频高速基体树脂是覆铜板的核心功能材料，占高端覆铜板成本的35%-40%，是唯一可通过分子设计调控介电性能的组分，直接决定PCB的信号传输损耗、耐热性与可靠性。AI算力升级推动树脂从单一环氧体系，向多品类高性能树脂分场景适配的方向发展，核心品类拆解如下：

1、电子级PTFE树脂

核心价值：PTFE（聚四氟乙烯）是目前已知介电性能最优的高分子材料，Df可低至0.0003-0.0004，Dk稳定在2.0-2.2，是唯一能满足M10级材料Df≤0.0005极致要求的核心基材，也是三元复合体系中不可或缺的核心组分，突破了传统碳氢树脂Df≈0.001的物理极限。

需求与市场规模：2024年全球高频覆铜板专用电子级PTFE市场规模约12亿元，需求量约500吨；预计2027年市场规模将达到45亿元，需求量突破3000吨，2024-2027年CAGR达82%，是所有树脂品类中需求增速最快的品类。

核心技术壁垒：①高纯度提纯技术：电子级PTFE要求金属离子含量＜1ppm，避免高频信号损耗；②覆铜板专用改性技术：解决PTFE高熔融温度（＞327℃）、与铜箔结合力差、热膨胀系数大的痛点；③纳米分散技术：实现PTFE纳米颗粒在树脂基体中的均匀分散，保证Df值批次稳定性；④三元体系相容技术：解决强非极性PTFE与极性PPO、非极性碳氢树脂的相容性问题。

国产化情况：高端电子级改性PTFE国产化率不足5%，基础树脂国产化率约20%，核心市场被日本大金、美国杜邦垄断，国内企业仍处于中试量产与客户认证阶段。

全球核心竞争格局：

海外龙头：日本大金工业（全球高端电子级PTFE龙头，M10级材料核心供应商，市占率超60%）、美国杜邦（PTFE技术发明者，高纯度电子级PTFE技术全球领先）、日本AGC（高频覆铜板用改性PTFE核心供应商）。

国内企业：

①东岳集团：国内氟化工龙头，已实现高纯度电子级PTFE量产，正在开发覆铜板专用改性PTFE，适配M10级材料需求。

②巨化股份：国内氟化工全产业链龙头，电子级PTFE技术已实现突破，产品通过国内头部覆铜板企业认证，同步研发M10级专用改性PTFE。

③中昊晨光：国内高端氟树脂龙头，在改性PTFE领域技术积累深厚，已开发覆铜板专用PTFE树脂，适配高频高速场景。

④沃特股份：已实现低介电改性PTFE复合材料量产，产品通过高频PCB客户认证，适配5G/AI场景需求。

2、超低损耗碳氢树脂

核心价值：碳氢树脂（CH）具有极低的介电损耗（Df可低至0.0008）、低吸水率、优异的耐候性与高频稳定性，是M8-M9级覆铜板的核心基体树脂，也是M10级三元复合体系的基础组分，是AI服务器PCB实现超低损耗传输的核心材料。

需求与市场规模：2024年全球电子级碳氢树脂市场规模约18亿元，需求量约850吨；预计2027年市场规模将达到42亿元，需求量突破3000吨，2024-2027年CAGR达52%，其中M10级超低Df碳氢树脂占比将超50%。

核心技术壁垒：①阴离子活性聚合工艺：精准控制分子量与分子量分布，保证介电性能的稳定性；②超低Df分子结构设计：在保证耐热性的前提下，最大限度降低分子链极性；③耐热改性技术：平衡低介电与高Tg，适配PCB无铅焊接工艺；④复配相容技术：实现与PPO、PTFE的稳定复配，解决体系相分离问题。

国产化情况：中低端碳氢树脂国产化率约20%，M9级以上超低损耗碳氢树脂国产化率不足10%，核心市场被日本曹达、美国沙多玛垄断，国内头部企业已实现技术突破，进入规模化量产前期。

全球核心竞争格局：

海外龙头：日本曹达（全球碳氢树脂技术鼻祖，高频覆铜板龙头罗杰斯核心供应商，M9-M10级树脂市占率超50%）、美国沙多玛（光固化碳氢树脂全球龙头，国内生益科技、联茂等企业核心供应商）、日本三菱瓦斯化学（高频碳氢树脂全体系布局，M9材料已规模化量产）。

国内企业：

①东材科技：国内碳氢树脂龙头，3500吨M9/M10级碳氢树脂产能2026年投产，已进入英伟达GB200供应链，2025年Q1高速树脂营收同比增长129%。

②圣泉集团：已实现电子级碳氢树脂量产，现有产能100吨，规划1000吨产能，M9级材料开发中，产品进入生益科技等头部企业供应链。

③世名科技：500吨电子级碳氢树脂产能2025年投产，产品已通过M8/M9方案测试，掌握阴离子聚合核心工艺，布局M10级超低损碳氢树脂。

④东方材料：已完成高频高速碳氢树脂中试，正在推进头部覆铜板企业认证，适配中高端AI服务器PCB需求。

3、电子级PPO树脂

核心价值：PPO（聚苯醚）树脂兼具优异的介电性能（Df≈0.003）、良好的加工性、优异的耐热性与尺寸稳定性，成本显著低于碳氢与PTFE树脂，是高频高速覆铜板中用量最大的基体树脂之一，也是M8-M9级二元复配体系、M10级三元复合体系的核心适配材料。

需求与市场规模：2024年全球电子级PPO树脂市场规模约22亿元，需求量约3200吨；预计2027年市场规模将达到40亿元，需求量突破8000吨，2024-2027年CAGR达35%，其中适配M10的低分子量PPO占比将超40%。

核心技术壁垒：①低分子量PPO合成技术：分子量＜1500的低分子量PPO合成，精准控制分子量分布，适配M10三元体系需求；②端基改性技术：优化反应活性，提升与其他树脂的相容性；③低介电改性技术：进一步降低Dk/Df值，突破传统PPODf≈0.002的极限；④量产工艺稳定性：解决聚合过程中副反应多、产品纯度低的问题。

国产化情况：电子级PPO树脂整体国产化率约30%，高端低分子量PPO国产化率不足10%，核心市场被沙特SABIC、日本旭化成垄断，国内企业已实现中低端量产，高端产品处于研发认证阶段。

全球核心竞争格局：

海外龙头：沙特SABIC（全球电子级PPO技术垄断者，聚苯醚总产能13.5万吨/年，市占率超70%）、日本旭化成（改性PPO技术全球领先，高频覆铜板领域核心供应商）、日本三菱瓦斯化学（电子级PPO核心供应商，聚苯醚总产能3万吨/年）。

国内企业：

圣泉集团：国内电子级PPO龙头，现有产能1300吨，规划2000吨产能，国内唯一实现M6-M8全系列覆盖，布局M10级低分子量PPO技术。

同宇新材：拟建1000吨电子级PPO产能，目前处于中试阶段，产品已服务建滔集团、生益科技等龙头企业。

宏昌电子：正在开发1000吨低分子量PPO树脂，M10级材料技术储备完善，产品已获英特尔认证。

健馨生物：现有PPO树脂产能1000吨，已实现批量供货，正在开发适配M10的低分子量PPO树脂。

4、耐高温BMI树脂

核心价值：BMI（双马来酰亚胺）树脂具有超高的耐热性（Tg＞250℃）、优异的力学性能与尺寸稳定性，同时兼具一定的低介电性能，是高密度运算、高多层PCB、封装基板中不可或缺的耐高温辅助树脂，可显著提升高频覆铜板的耐热性与可靠性，适配AI服务器高功耗、高耐热的场景需求。

需求与市场规模：2024年全球高频覆铜板用BMI树脂市场规模约15亿元，需求量约5000吨；预计2027年市场规模将达到22亿元，需求量突破9000吨，2024-2027年CAGR达22%，其中高端低介电BMI树脂增速超30%。

核心技术壁垒：①低介电改性技术：在保证高耐热性的前提下，降低分子链极性，实现Df＜0.004；②增韧改性技术：解决纯BMI树脂脆性大、加工性差的痛点；③低挥发性技术：降低树脂固化过程中的挥发分，避免高多层PCB出现层间空洞；④复配相容技术：实现与碳氢、PPO树脂的稳定复配，提升体系综合性能。

国产化情况：常规BMI树脂国产化率约40%，高频覆铜板专用低介电BMI树脂国产化率不足15%，核心市场被日本三菱瓦斯、德国赢创垄断。

全球核心竞争格局：

海外龙头：日本三菱瓦斯化学（全球高频用BMI树脂龙头，市占率超40%）、德国赢创（特种BMI树脂技术全球领先，高端PCB领域核心供应商）、日本东村科技（耐高温BMI树脂核心供应商，适配高密度PCB需求）。

国内企业：

圣泉集团：已实现电子级BMI树脂量产，产品进入国内头部覆铜板企业供应链，适配高频高速PCB需求。

东材科技：国内BMI树脂核心供应商，产品已批量供货，与碳氢树脂形成协同，适配GB200服务器PCB需求。

华海诚科：已开发封装基板用BMI树脂，产品通过国内封测企业认证，适配AI芯片封装需求。

宏昌电子：已实现改性BMI树脂中试量产，正在推进高频覆铜板客户认证。

（二）超低轮廓电子铜箔

核心价值：高速信号传输存在显著的“趋肤效应”，400Gbps以上速率下，信号仅在铜箔表面1-2μm的厚度内传输，铜箔表面粗糙度越高，信号传输路径越长，损耗越大。AI算力升级带来的传输速率提升，要求铜箔从常规低轮廓向超低轮廓、无轮廓方向升级，是降低高速信号传输损耗的核心导电材料，也是高频PCB三大核心基材之一。

需求与市场规模：2024年全球高频高速PCB用电子铜箔市场规模约113.4亿元，预计2027年将达到260亿元，2024-2027年CAGR达28.6%；其中适配M9/M10级的HVLP4级高端铜箔市场规模2027年将突破110亿元，2026年供需缺口率高达57%，是高端PCB领域供需最紧张的核心材料之一。

核心技术壁垒：①表面粗糙度控制：在保证铜箔剥离强度的前提下，将表面粗糙度Rz降至1.5μm以内（常规铜箔Rz>5μm），平衡低损耗与结合力；②超薄化制备：实现2μm-5μm极薄铜箔的无褶皱、无针孔量产，适配50层以上超高密度PCB；③表面改性技术：通过纳米涂层处理，进一步降低趋肤效应损耗，同时提升抗氧化性与耐化学性；④批次一致性：大规模量产中，铜箔厚度、粗糙度、抗拉强度的波动控制在极小范围内，满足高端AI服务器PCB的严苛要求。

国产化情况：常规电解铜箔国产化率超90%，VLP级低轮廓铜箔国产化率约40%，适配M9级以上的HVLP级超低轮廓铜箔国产化率不足10%，极薄超低轮廓铜箔基本被海外企业垄断，国产替代正处于加速突破阶段。

全球核心竞争格局：

海外龙头：JX金属（日本，全球超低轮廓铜箔龙头，高端市场占有率超50%，英伟达供应链核心供应商）、福田金属（日本，HVLP铜箔技术全球领先，高频覆铜板领域市占率稳居前列）、日矿金属（日本，极薄铜箔技术垄断者，FC-BGA载板用铜箔核心供应商）。

国内企业：

诺德股份：国内锂电铜箔龙头，已实现HVLP级超低轮廓铜箔量产，产品通过生益科技、南亚新材认证，适配M9级高频PCB需求。

超华科技：国内电子铜箔全产业链布局企业，已实现6μm以下HVLP超低轮廓铜箔量产，正在开发适配M10级的纳米改性铜箔。

铜陵有色：国内铜箔产能龙头，子公司金威铜业已实现VLP/HVLP铜箔批量供货，产品进入国内头部覆铜板企业供应链。

铜冠铜箔：已实现全谱系PCB铜箔覆盖，HTEW超低轮廓铜箔通过AI服务器客户认证，正在推进HVLP4级铜箔量产。

（三）高端增强材料（石英布/低介电玻纤布）

核心价值：增强材料是覆铜板的“结构骨架”，占覆铜板生产成本的40%-50%，直接决定材料的尺寸稳定性、热膨胀系数（CTE）、介电性能。AI算力升级带来的超高密度PCB布线，要求增强材料实现更低的Dk/Df、更低的CTE，匹配芯片的热膨胀特性，避免热循环中PCB与芯片脱层失效，石英布与低介电玻纤布是高端高频覆铜板的核心增强材料，也是超高层数PCB实现高可靠性的核心基础。

需求与市场规模：2024年全球高频高速覆铜板用高端增强材料市场规模约68亿元，预计2027年将达到155亿元，2024-2027年CAGR达31.5%；其中高纯石英布市场规模2027年将突破45亿元，2024-2027年CAGR超50%，是需求弹性最大的品类。

核心技术壁垒：①高纯原料制备：石英布需用4N8以上高纯石英砂，国内高纯石英砂仍高度依赖进口，是核心卡脖子环节；②纤维拉丝技术：实现微米级石英纤维/低介电玻纤的连续稳定拉丝，无断丝、无疵点；③表面改性技术：通过硅烷偶联剂处理，提升纤维与树脂的界面结合力，同时不影响介电性能；④织造技术：实现超薄布、高密度布的平整织造，厚度均匀性控制在±0.5μm以内，适配超高层数PCB。

国产化情况：中低端D级低介电玻纤布国产化率约50%，适配M8级以上的超低介电玻纤布国产化率不足20%，高纯石英布国产化率不足10%，高端市场基本被日本、美国企业垄断，国产替代处于起步阶段。

全球核心竞争格局：

海外龙头：日东纺（日本，全球石英布龙头，高端市场占有率超70%，英伟达供应链核心供应商）、AGC（日本，低介电玻纤布技术全球领先，高频覆铜板领域核心供应商）、CPIC（美国，全球低介电玻纤龙头，D玻纤布市场占有率领先）。

国内企业：

石英股份：全球高纯石英材料龙头，已实现高纯石英纤维、石英布量产，产品通过国内头部覆铜板企业认证，是国内唯一实现4N8高纯石英砂自主可控的企业。

中国巨石：全球玻纤龙头，已开发LowDk-2超低介电玻纤布，CTE值可降至1-2ppm/℃，适配M10级材料需求，正在推进客户认证。

宏和科技：国内高端电子玻纤布龙头，已实现超低介电超薄玻纤布量产，产品批量供货生益科技、台光电子等头部企业，适配M8-M9级高频PCB。

中材科技：国内玻纤龙头，已开发高频覆铜板用低介电玻纤布，同步布局石英纤维织造技术，正在推进产业化落地。

（四）FC-BGA封装基板用核心材料

核心价值：AI GPU算力提升依赖多芯片封装（MCM）、3D封装技术，FC-BGA封装基板是GPU芯片与PCB之间的核心桥梁，承担着信号传输、电源管理、散热支撑的核心作用。AI芯片的算力密度越高，对封装基板的布线密度、介电性能、热稳定性要求越严苛，是AI芯片封装的核心卡脖子材料，也是国内半导体材料产业链最薄弱的环节之一。

需求与市场规模：根据Yole、QY Research数据，2024年全球AI芯片用FC-BGA封装基板市场规模约58亿美元，预计2027年将达到128亿美元，2024-2027年CAGR达30.1%；其中配套的基板用树脂、铜箔、芯板等核心材料市场规模2027年将突破70亿美元，国内FC-BGA基板材料市场规模2027年将突破280亿元。

核心技术壁垒：①超低介电树脂技术：实现Dk<3.0、Df<0.002的封装级树脂，同时满足高Tg、低CTE、高可靠性要求；②超薄芯板制备：实现10μm以下超薄芯板的无翘曲、无变形量产，适配10μm以下线宽线距的高密度布线；③积层材料技术：薄型化、高耐热性的ABF干膜、感光绝缘材料，适配多层层压工艺；④可靠性技术：满足-55℃~125℃上千次热循环的可靠性要求，适配数据中心严苛场景。

国产化情况：低端封装基板材料国产化率约30%，AI芯片用高端FC-BGA封装基板材料国产化率不足5%，核心ABF积层膜进口依赖度高达99%，核心材料基本被日本、中国台湾企业垄断。

全球核心竞争格局：

海外龙头：三菱瓦斯化学（BT树脂全球龙头，FC-BGA基板用树脂市占率超80%）、味之素（ABF积层膜全球垄断者，高端FC-BGA基板领域市占率超99%）、日立化成（封装基板用积层材料全球龙头，英伟达GPU供应链核心供应商）、JX金属（封装基板用超薄铜箔龙头，市占率超60%）。

国内企业：

生益科技：国内覆铜板龙头，已实现FC-BGA封装基板用芯板、树脂材料量产，产品通过国内头部封测企业认证，适配中高端AI芯片封装需求。

华海诚科：国内环氧塑封料龙头，已开发AI芯片封装用高端塑封料、底部填充胶，产品进入国内封测龙头供应链，同步布局FC-BGA基板用积层材料。

南亚新材：国内高频覆铜板龙头，已实现FC-BGA封装基板用超低介电芯板中试量产，同步开发适配M10级的封装基板材料。

中京电子：国内PCB龙头，已实现FC-BGA封装基板小批量量产，配套开发基板用树脂与铜箔材料，适配AI芯片封装需求。

（五）高速光模块配套高频材料

核心价值：AI算力集群的互联依赖高速光模块，从800G到1.6T再到3.2T，光模块的传输速率每提升一倍，对内部高频传输、光芯片封装、光学耦合的材料要求就提升一个量级。高频线路材料、光芯片封装材料、光学功能材料是高速光模块的核心基础，也是AI全链路高速互联的关键材料，直接决定算力集群的互联带宽与延迟性能。

需求与市场规模：根据LightCounting、Yole数据，2024年全球高速光模块用核心材料市场规模约42亿美元，预计2027年将达到95亿美元，2024-2027年CAGR达31.3%；其中3.2T光模块配套材料市场规模2027年将突破35亿美元，磷化铟衬底、铌酸锂薄膜等核心材料需求增速超50%。

核心技术壁垒：①高频传输材料：LCP/MPI材料的低介电、低损耗性能控制，适配超高速信号的柔性线路板需求；②光芯片封装材料：高频陶瓷基座的高导热、低介电性能，气密封装材料的可靠性控制；③光学功能材料：铌酸锂薄膜、平面光波导材料的低损耗、高调制带宽性能，适配超高速光调制器需求；④精密成型技术：微米级光学组件、高频连接器的精密成型与公差控制。

国产化情况：中低速光模块用材料国产化率约60%，800G以上高速光模块用核心材料国产化率不足20%，铌酸锂薄膜、高频陶瓷基座、高端LCP薄膜、磷化铟衬底等核心材料仍高度依赖进口，国产替代空间巨大。

全球核心竞争格局：

海外龙头：住友化学（日本，LCP薄膜全球龙头，高速光模块用材料市占率超50%）、康宁（美国，平面光波导材料全球龙头，硅光模块核心供应商）、住友金属矿山（日本，光芯片封装用陶瓷基座龙头，市占率超60%）、富士胶片（日本，铌酸锂薄膜技术全球领先，超高速光调制器核心供应商）。

国内企业：

沃特股份：国内LCP材料龙头，已实现LCP薄膜、树脂量产，产品通过国内头部光模块企业认证，适配800G/1.6T光模块需求。

天孚通信：国内光器件龙头，已实现光模块用陶瓷套管、封装基座、光学透镜量产，产品批量供货英伟达、华为等头部企业。

铌科科技：国内铌酸锂薄膜龙头，已实现6英寸铌酸锂薄膜量产，产品适配3.2T光模块用超高速调制器，打破海外垄断。

云南锗业：国内磷化铟衬底龙头，已实现2-4英寸磷化铟单晶片量产，通过国内头部光芯片企业认证，适配高速光模块需求。

（六）AI服务器先进热管理材料

核心价值：AI GPU的功耗从传统单卡300W提升至GB200的700W+，下一代芯片功耗将突破1000W，传统风冷散热已无法满足需求，液冷散热、高导热界面材料、陶瓷散热基材成为刚需。热管理材料的性能直接决定AI服务器的算力稳定性与使用寿命，是AI算力集群规模化部署的核心保障材料，也是算力密度提升的核心瓶颈之一。

需求与市场规模：根据IDC、国金证券数据，2024年全球AI服务器用热管理材料市场规模约65亿元，预计2027年将达到180亿元，2024-2027年CAGR达40.5%；其中浸没式冷却液、高导热陶瓷材料市场规模2027年将分别突破40亿元、35亿元，AI训练服务器冷却市场2024-2027年CAGR高达101%，是所有电子材料中增速最快的赛道之一。

核心技术壁垒：①高导热界面材料：实现导热系数>15W/m・K的同时，保证低压缩模量、高耐老化性，适配芯片与散热片之间的微间隙填充；②浸没式冷却液：高绝缘性、低沸点、高化学稳定性，同时满足环保、阻燃要求，适配大规模数据中心浸没式液冷系统；③高导热陶瓷材料：实现氮化铝、碳化硅陶瓷的高导热、高致密度、超薄化量产，适配高频高功耗场景的散热与绝缘需求；④均热板材料：铜粉烧结吸液芯的毛细结构设计，实现超高热通量的均匀散热，适配GPU芯片极限散热需求。

国产化情况：常规导热垫片、风冷散热材料国产化率超70%，高导热界面材料（>12W/m・K）国产化率约30%，浸没式氟化液国产化率约25%，高端氮化铝陶瓷基板国产化率不足15%，高端市场仍被海外企业主导。

全球核心竞争格局：

海外龙头：3M（美国，高导热界面材料全球龙头，市占率超40%）、霍尼韦尔（美国，浸没式冷却液龙头，数据中心液冷市场占有率领先）、陶氏化学（美国，导热凝胶、灌封胶全球龙头，AI服务器领域核心供应商）、丸和（日本，高导热氮化铝陶瓷龙头，市占率超50%）。

国内企业：

新宙邦：国内电子化学品龙头，已实现浸没式液冷专用氟化液量产，产品批量供货国内头部互联网企业与AI服务器厂商，性能对标海外龙头。

中石科技：国内导热界面材料龙头，已实现导热系数20W/m・K以上的高导热垫片量产，产品进入英伟达、戴尔等AI服务器供应链。

国瓷材料：国内电子陶瓷龙头，已实现高导热氮化铝陶瓷基板量产，导热系数>200W/m・K，适配AI芯片、光模块高功耗散热需求。

飞荣达：国内散热器件龙头，已实现AI服务器用VC均热板、液冷冷板量产，产品批量供货华为、浪潮等头部服务器厂商。

（七）高频材料专用特种功能助剂

核心价值：M10级三元复合树脂体系中，极性、非极性、强非极性材料的相容性极差，极易出现相分离、界面结合力弱等问题，必须通过特种相容剂、偶联剂、增韧剂、分散剂等功能助剂解决。助剂用量虽小，却直接决定三元体系的性能稳定性与加工性，是M10级材料量产的核心卡脖子辅料，也是技术壁垒极高的隐形冠军赛道。

需求与市场规模：根据国金证券、行业研究数据，2024年全球高频覆铜板用特种功能助剂市场规模约12亿元，预计2027年将达到45亿元，2024-2027年CAGR达55.3%，是所有细分赛道中增速最快的品类；其中三元体系专用相容剂市场规模2027年将突破20亿元，产品毛利率普遍可达40%以上。

核心技术壁垒：①分子结构定制化设计：一端适配极性树脂，一端适配非极性树脂，实现多体系相容，同时不影响材料的介电性能；②耐高温性能：在300℃以上的PCB加工温度下，保持性能稳定，不分解、不失效；③界面改性技术：通过偶联剂、增容剂协同，提升PTFE与铜箔、玻纤布的界面结合力，解决热循环可靠性问题；④纳米分散技术：通过专用分散剂，实现PTFE纳米颗粒在树脂基体中的均匀分散，保证Df值的批次稳定性。

国产化情况：常规环氧用助剂国产化率超60%，高频高速树脂专用助剂国产化率不足10%，三元体系专用相容剂、界面改性剂基本被海外特种化学品企业垄断，国产替代处于实验室研发与中试阶段。

全球核心竞争格局：

海外龙头：BYK-Chemie（德国，特种助剂全球龙头，高频树脂用分散剂、相容剂市占率领先）、道康宁（美国，硅烷偶联剂全球龙头，覆铜板领域核心供应商）、赢创（德国，特种相容剂、增韧剂技术全球领先，M10级材料配套助剂核心供应商）、信越化学（日本，硅烷偶联剂、界面改性剂龙头，高端市场占有率超50%）。

国内企业：

晨光新材：国内硅烷偶联剂龙头，已开发高频覆铜板专用特种硅烷偶联剂，产品通过国内头部树脂企业认证，适配PTFE改性需求。

宏柏新材：国内功能性硅烷龙头，已实现高频树脂用相容剂、偶联剂量产，同步开发三元体系专用特种助剂，正在推进客户验证。

利安隆：国内高分子助剂龙头，已开发高频树脂用抗氧剂、耐老化助剂，产品批量供货国内覆铜板企业，同步布局相容剂、增韧剂赛道。

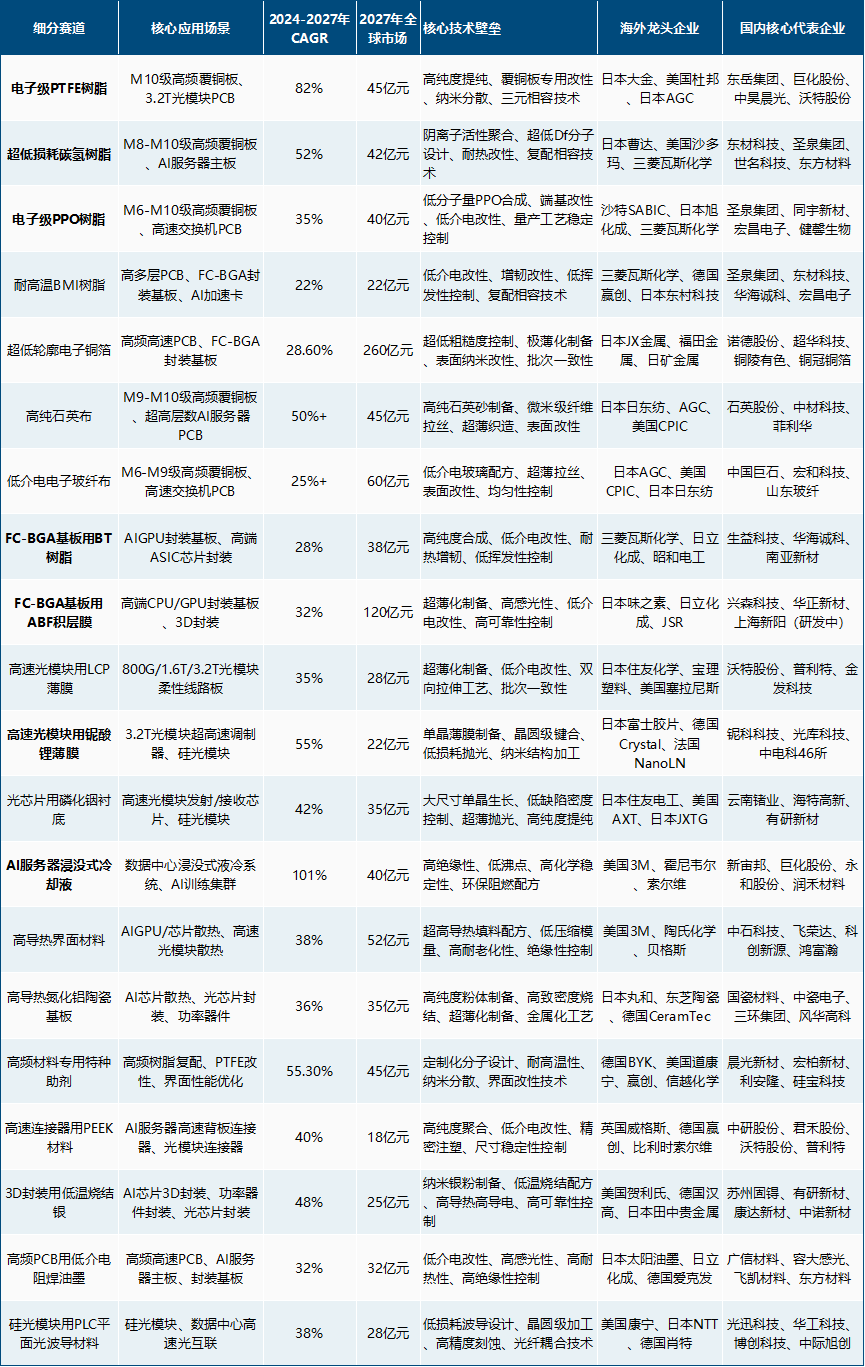

三、AI算力高频高速核心新材料

总结

AI算力的指数级增长，正在驱动电子材料产业迎来一场前所未有的全链条技术革命。这场革命并非单一材料的替代，而是从PCB基材到芯片封装、从导电材料到热管理、从光互联到功能助剂的全产业链重构，核心逻辑是“极致性能替代常规性能”，核心机遇是“高端卡脖子材料的国产替代”。

从代际演进来看，2026-2027年是M10级材料从测试到量产的关键窗口期，也是国内新材料企业实现从“跟随”到“并跑”的核心机遇期。无论是需求增速领先的PTFE树脂、碳氢树脂、特种功能助剂，还是国产化率极低的ABF积层膜、高纯石英布、铌酸锂薄膜，亦或是刚需爆发的液冷材料、低温烧结银，率先实现技术突破、通过头部客户认证、完成产能落地的企业，都将深度受益于AI算力建设的长期红利，实现从“国产替代”到“全球供应”的跨越式发展。
